LGP3942-14PL1 EAX65423701 2.1 уменьшить ток подсветки

В этой статье вы узнаете как правильно выполнить доработку тока подсветки на плате LGP3942-14PL1 EAX65423701 2.1, на примере телевизора LG 42LF580V. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

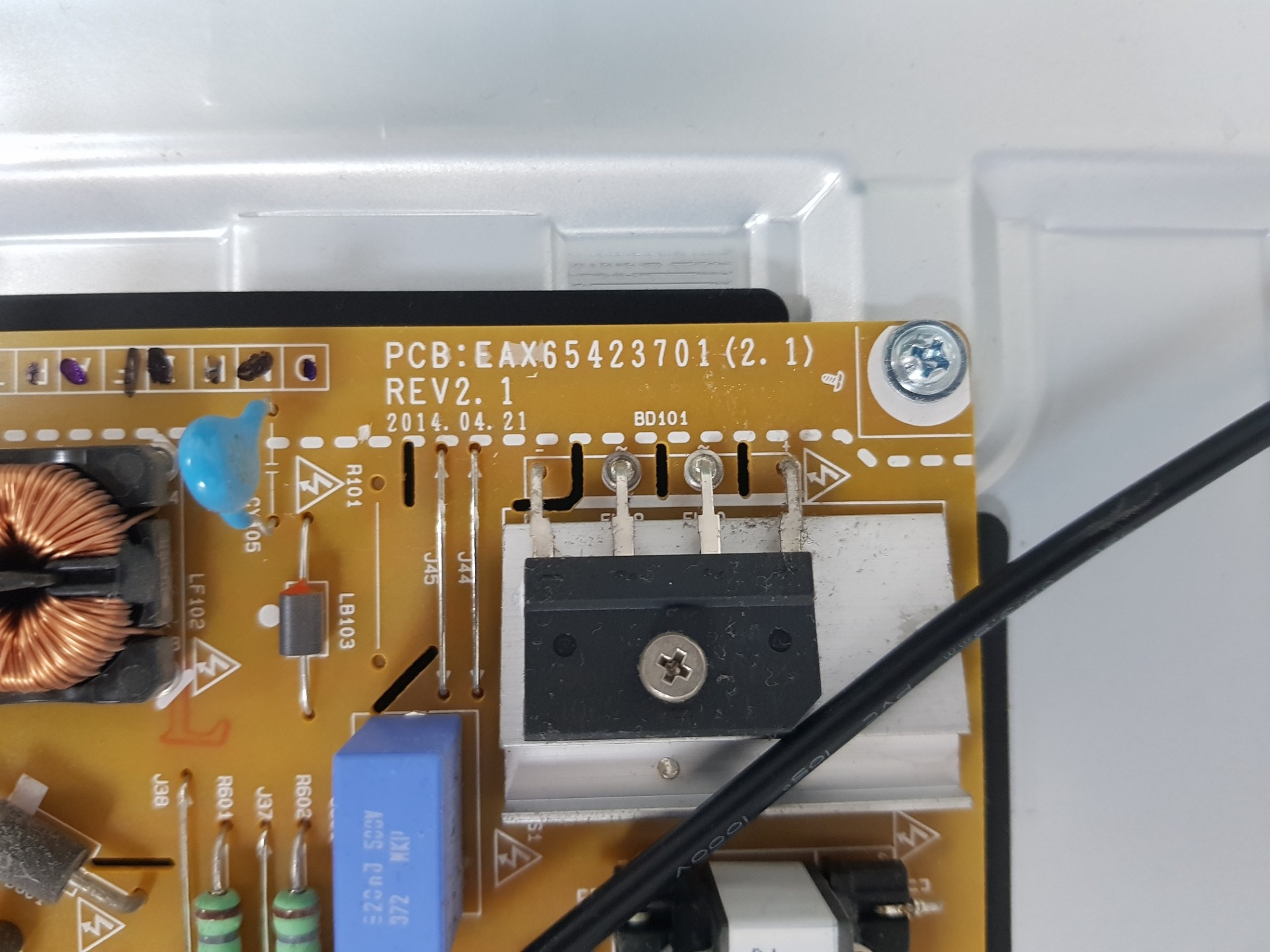

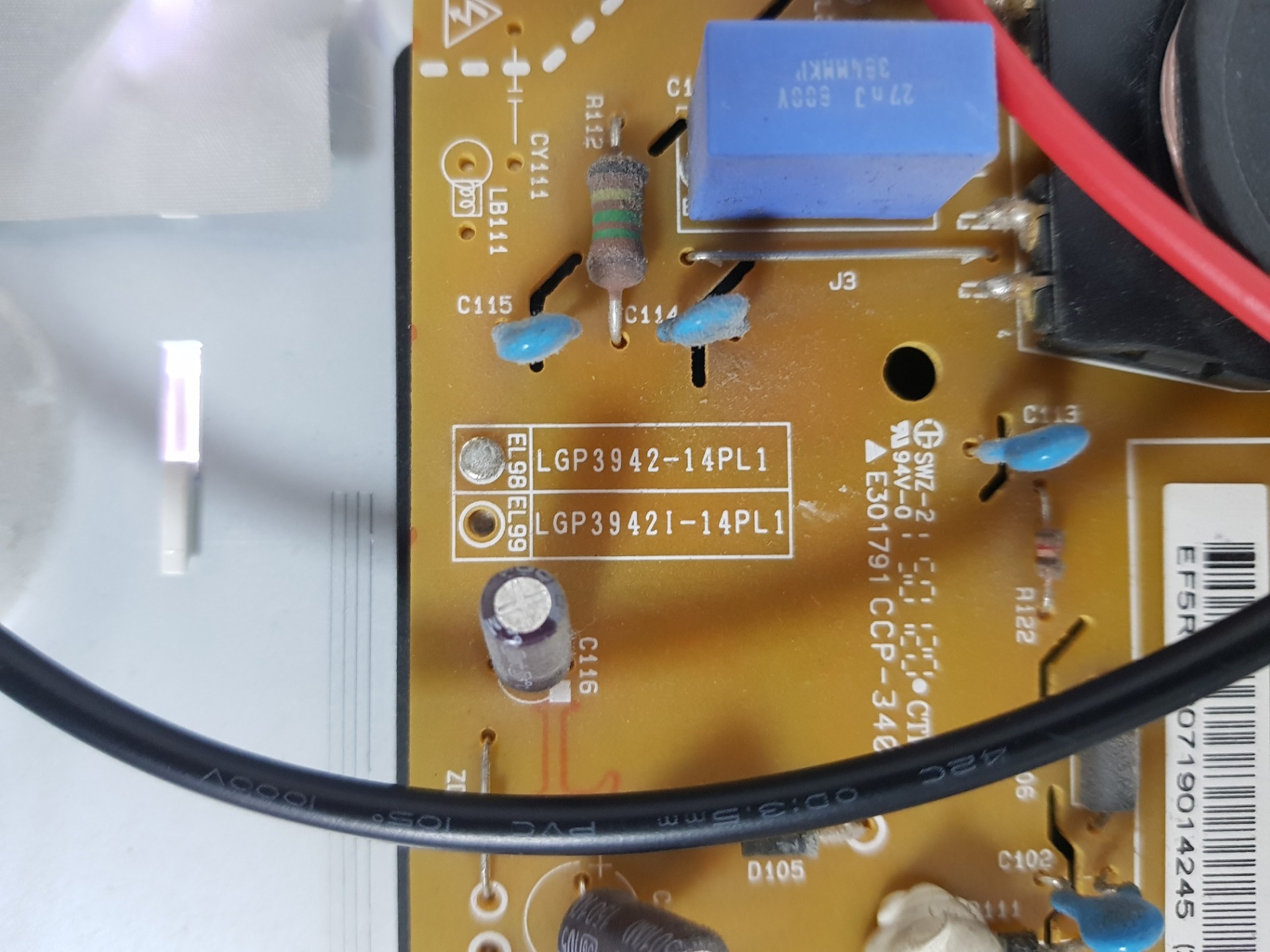

• Блок питания: LGP3942-14PL1 EAX65423701 2.1

Замена подсветки для телевизоров с обязательной дороботкой:
LG 42LF580V

Доработка тока подсветки LGP3942-14PL1 EAX65423701 2.1:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

Перед доработкой платы ток подсветки составлял: 220 мА.

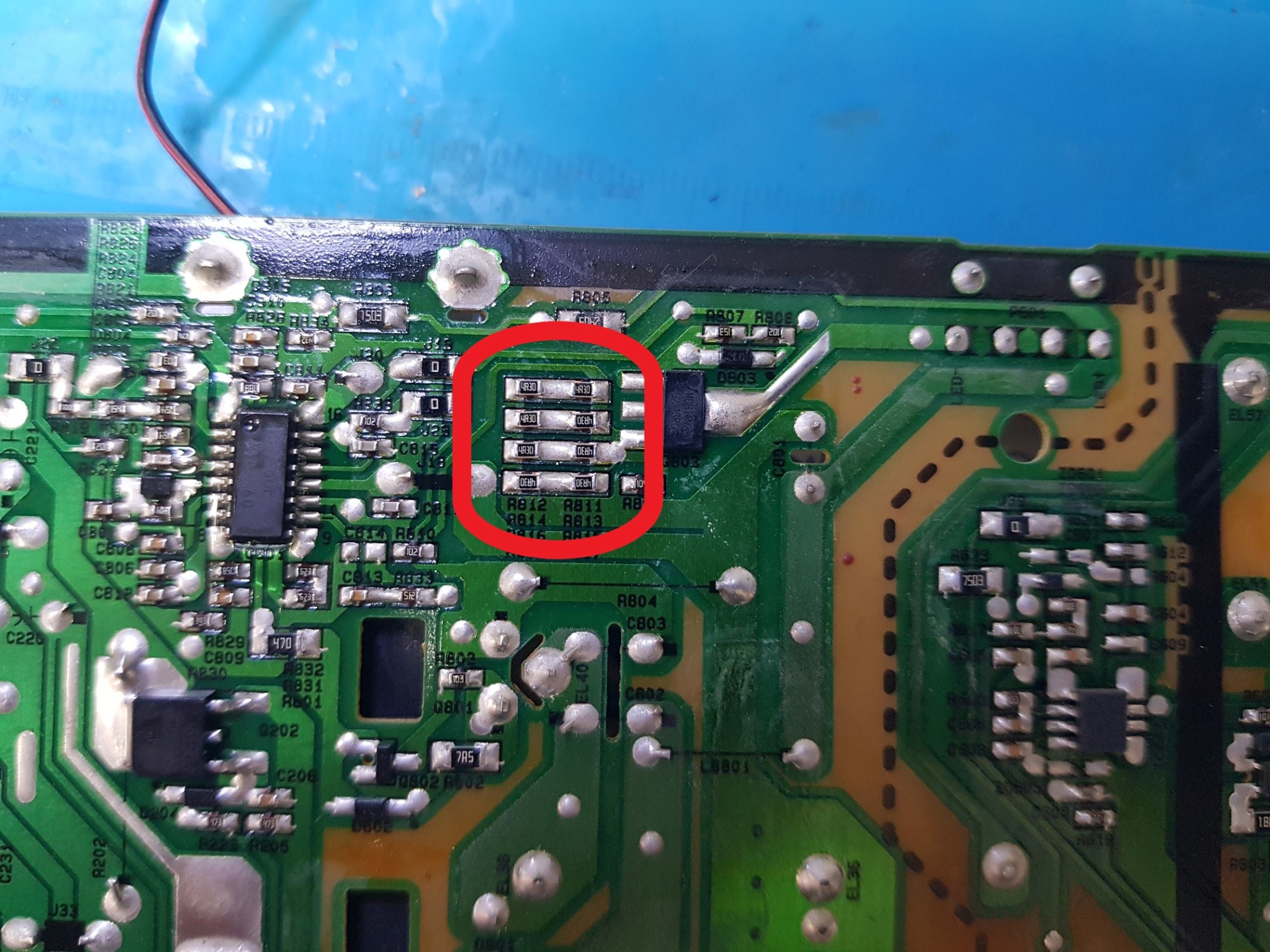

Для уменьшения тока работаем с резистором R812-R811 удаляем (сдвигаем), остальные не трогаем, как показано на фото ниже. После доработки сила тока уменьшилась до 160 мА. По яркости экрана запас хороший. Вся доработка и измерения на фото.

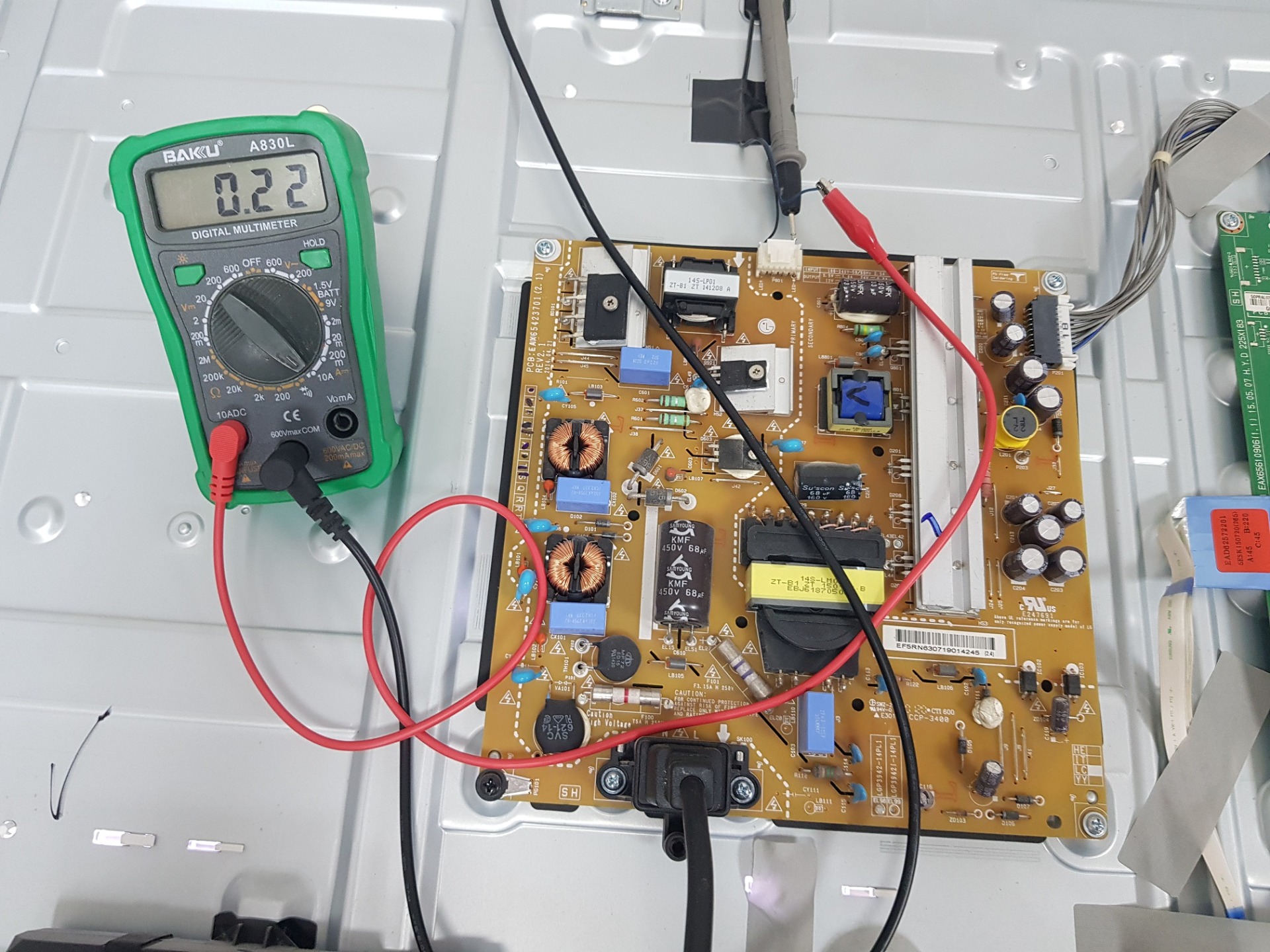

До доработки:

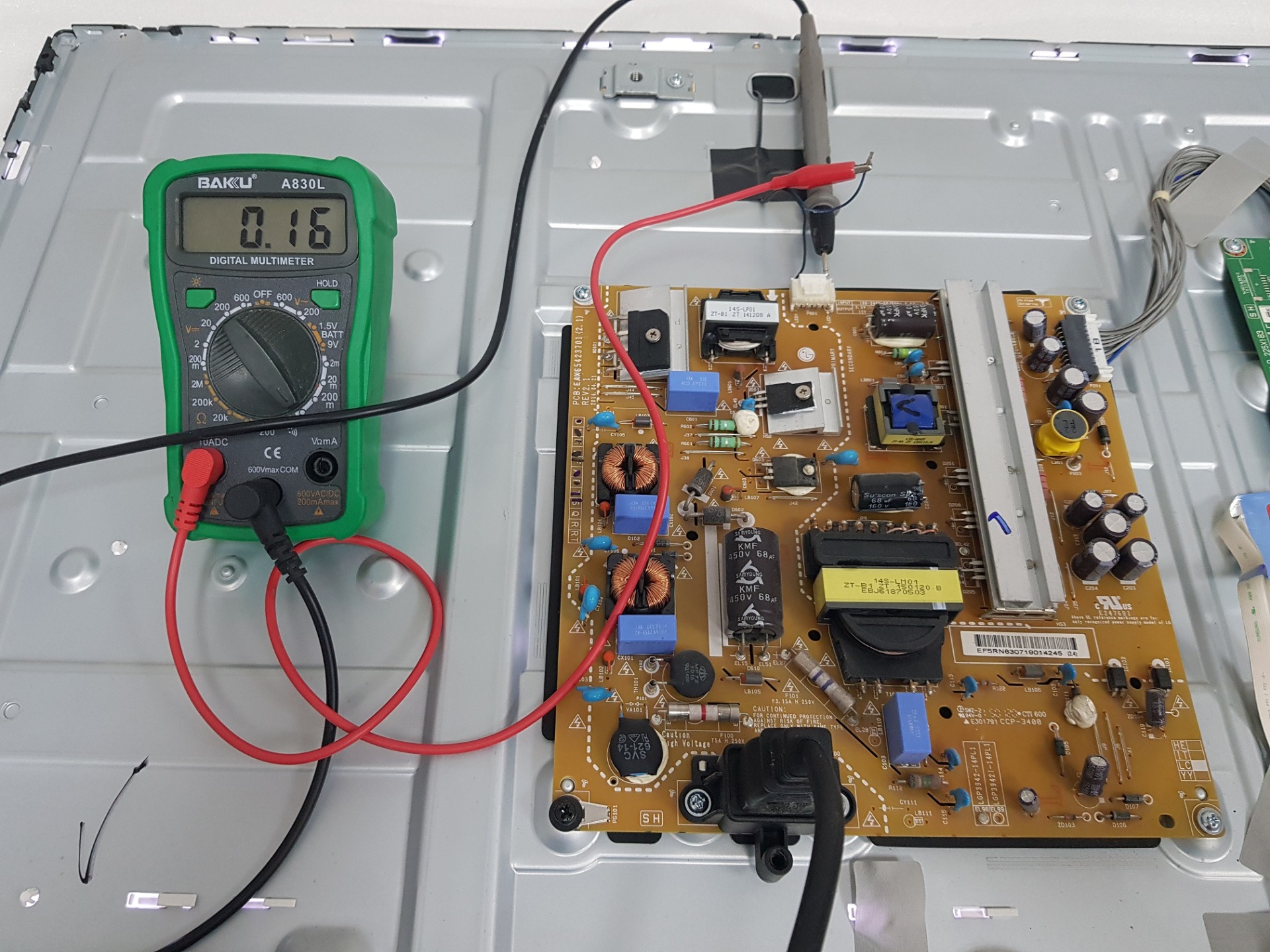

После дороботки:
