TP.MS3663S.PB818 уменьшить ток подсветки

В этой статье вы узнаете как правильно выполнить доработку тока подсветки на плате TP.MS3663S.PB818, на примере телевизора OK ODL3268H-TB. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

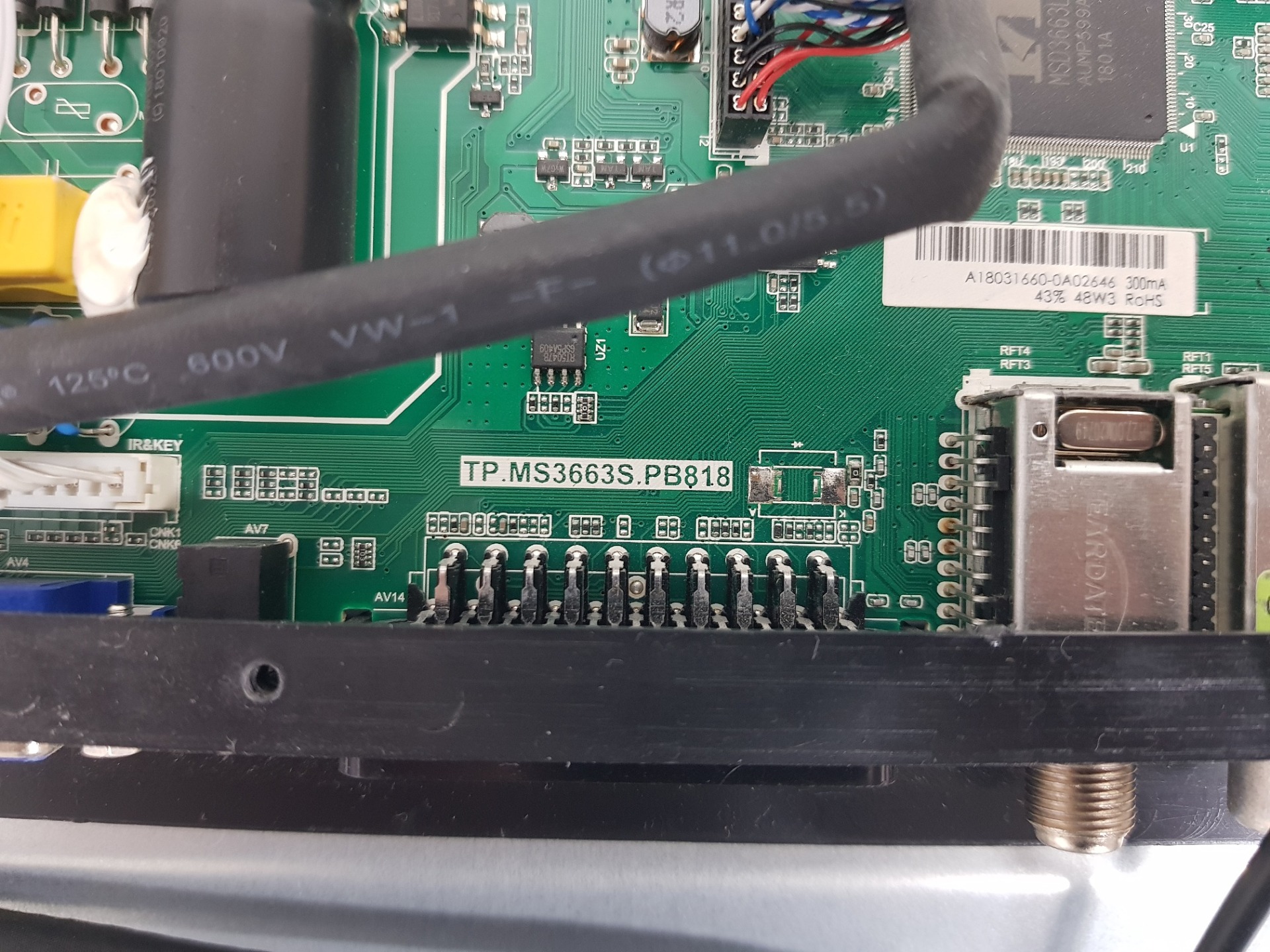

• Main питания: TP.MS3663S.PB818

Замена подсветки для телевизоров с обязательной дороботкой:
OK ODL3268H-TB

Доработка тока подсветки TP.MS3663S.PB818:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

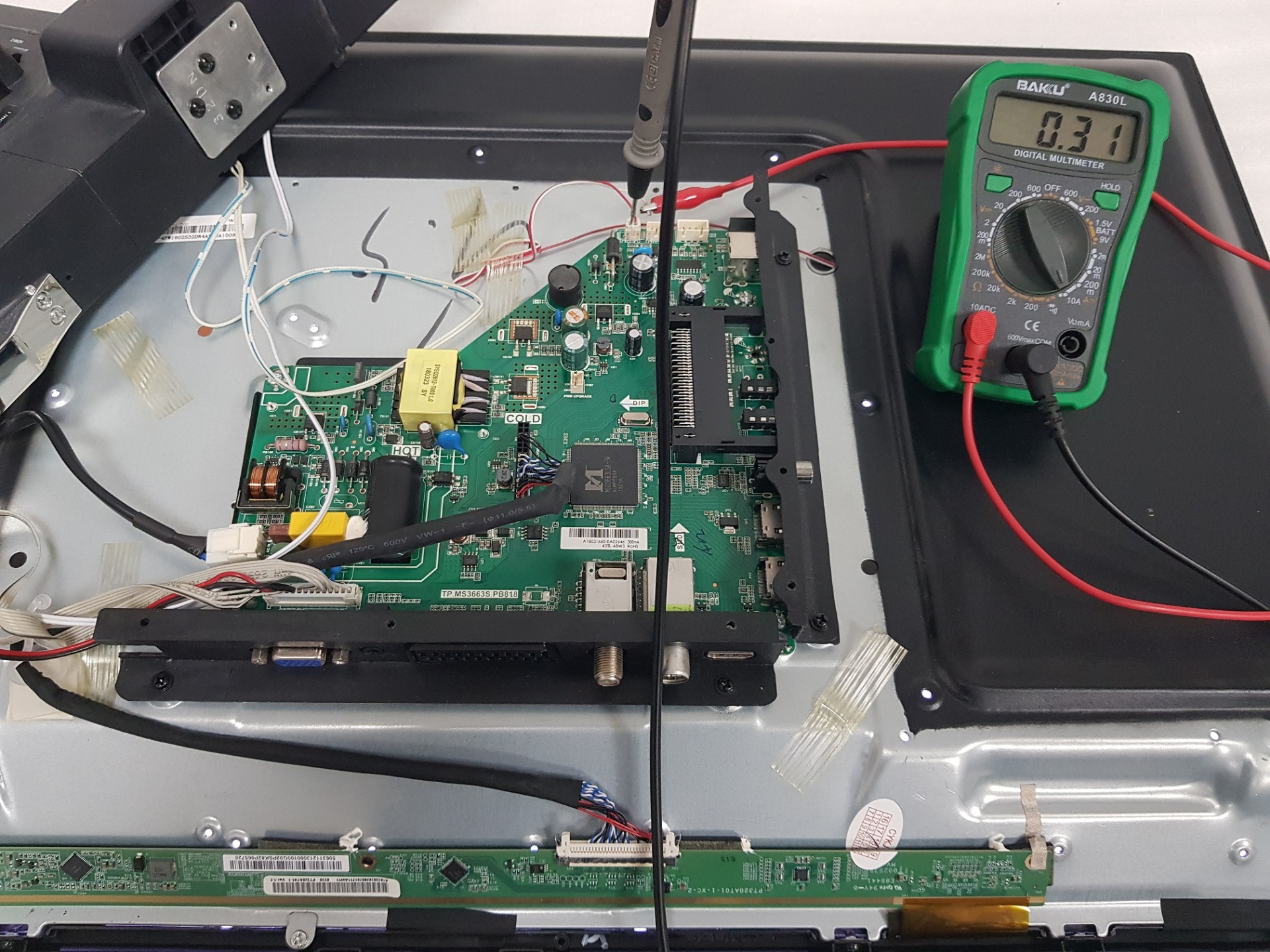

Перед доработкой платы ток подсветки составлял: 310 мА.

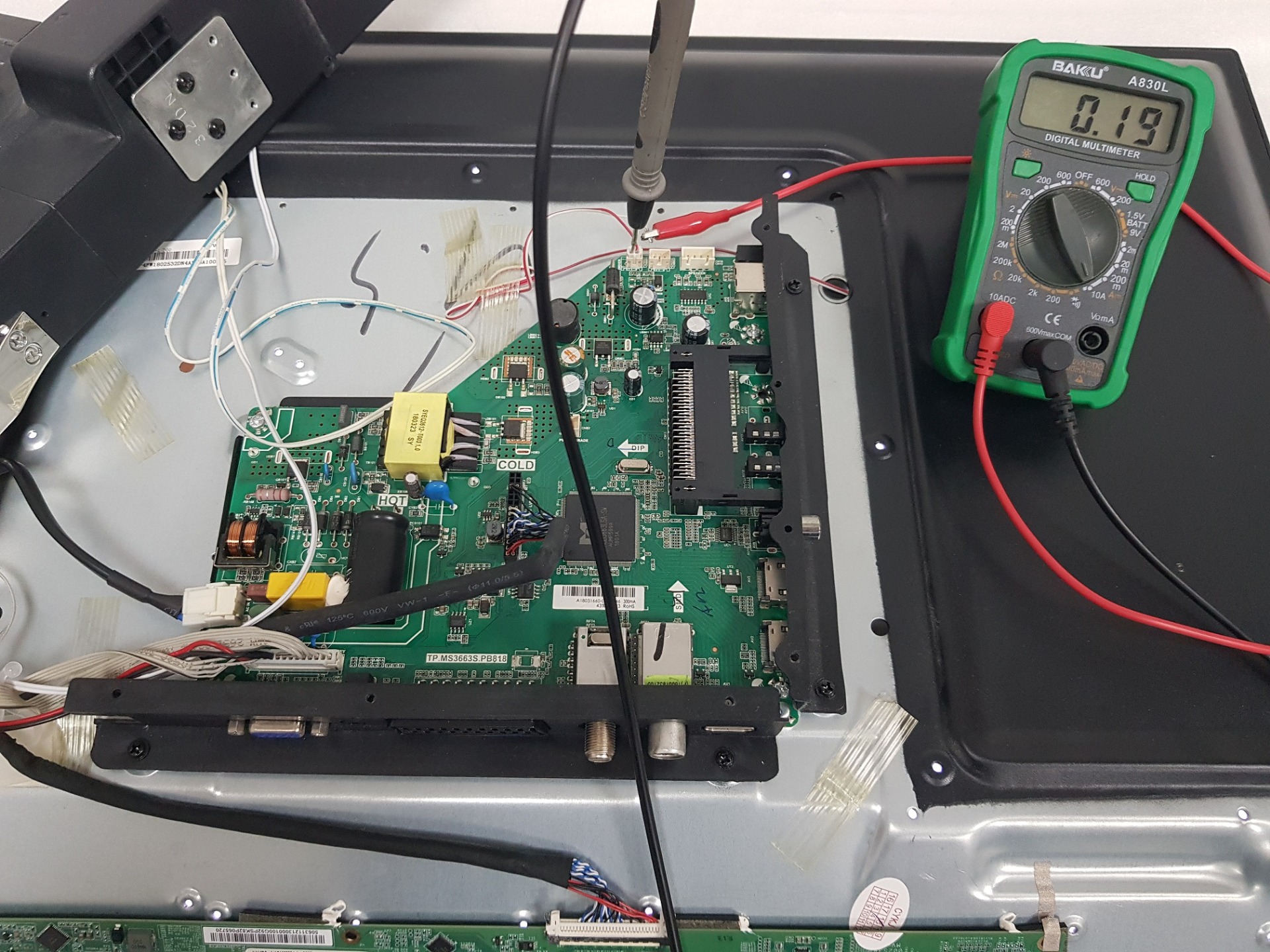

Для уменьшения тока работаем с резистором RB873-RB840. Для уменьшения тока работаем с резистором 1R50 удаляем, остальные не трогаем, как показано на фото ниже. После доработки сила тока уменьшилась до 190 мА. По яркости экрана запас хороший. Вся доработка и измерения на фото.

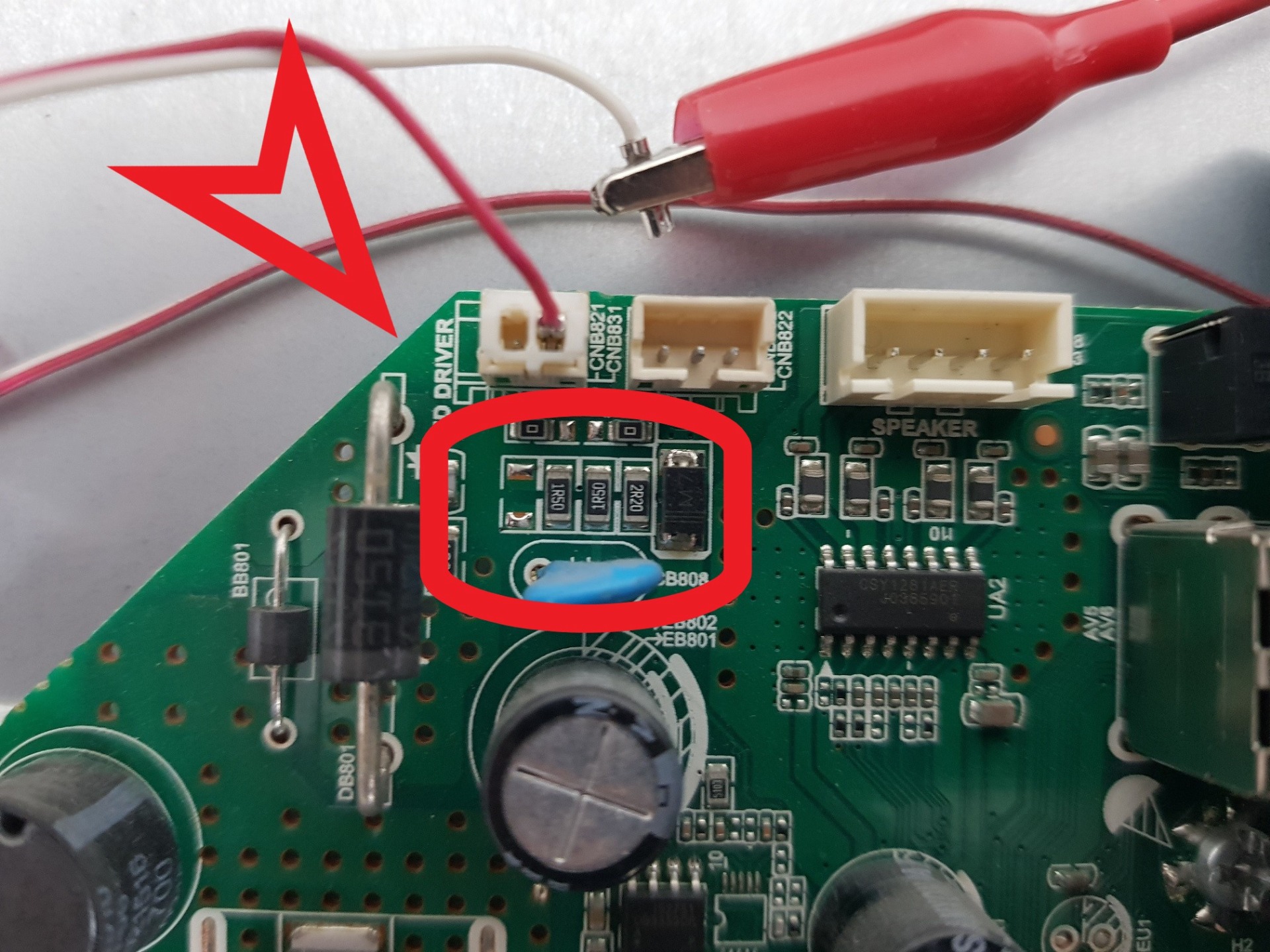

До доработки:

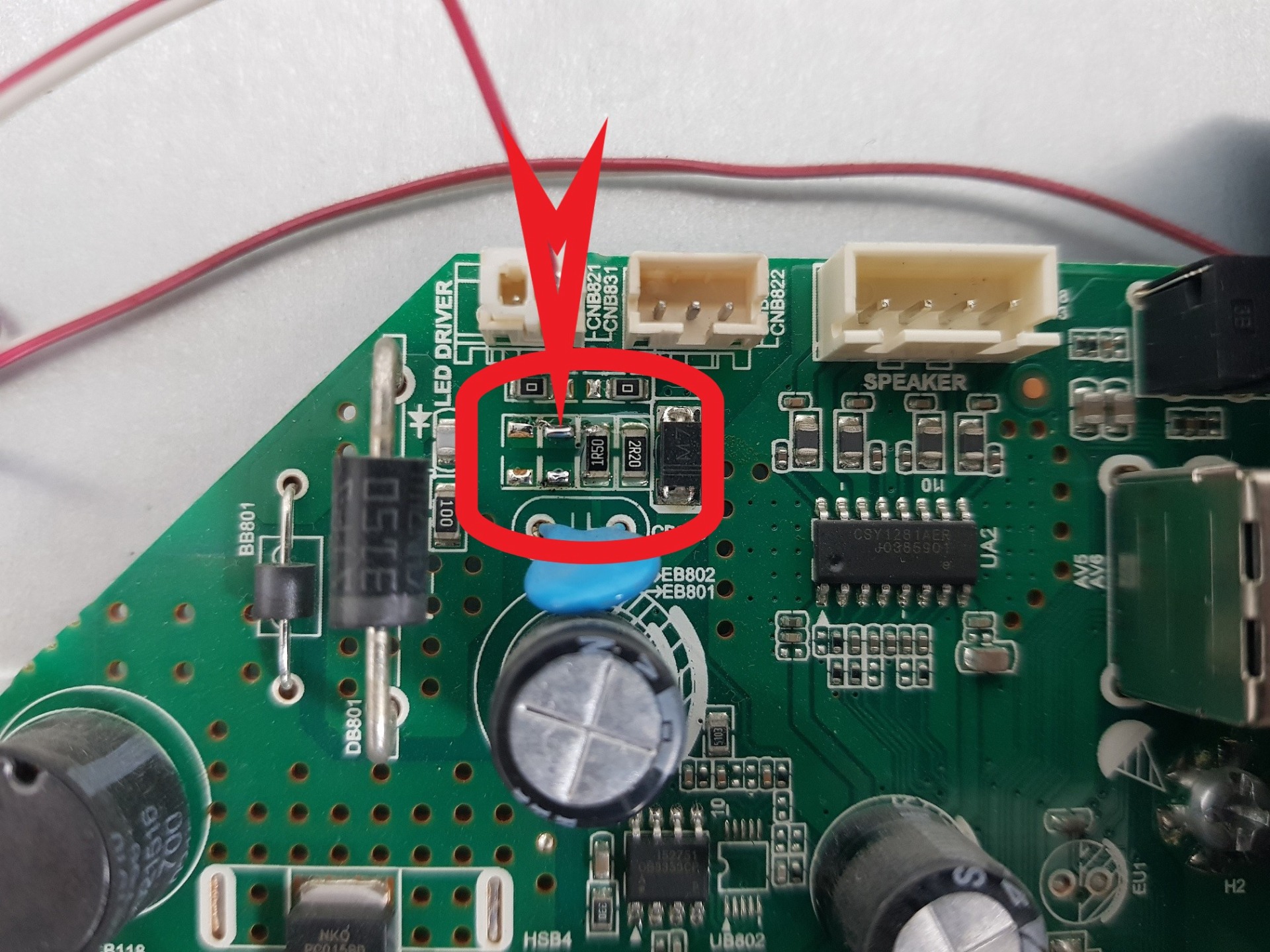

После дороботки:
