HK-T.SP9202P53 уменьшить ток подсветки

В этой статье вы узнаете как правильно выполнить доработку тока подсветки LED драйвер выполнен на микросхеме OB3350 на плате HK-T.SP9202P53. На примере телевизора Supra STV-LC40T400FL. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

• Main-плата: HK-T.SP9202P53
• Планки подсветки: XKYS395D12-ZC14F-0

Замена подсветки для телевизоров с обязательной дороботкой:
STV-LC40T400FL

Доработка тока подсветки HK-T.SP9202P53:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

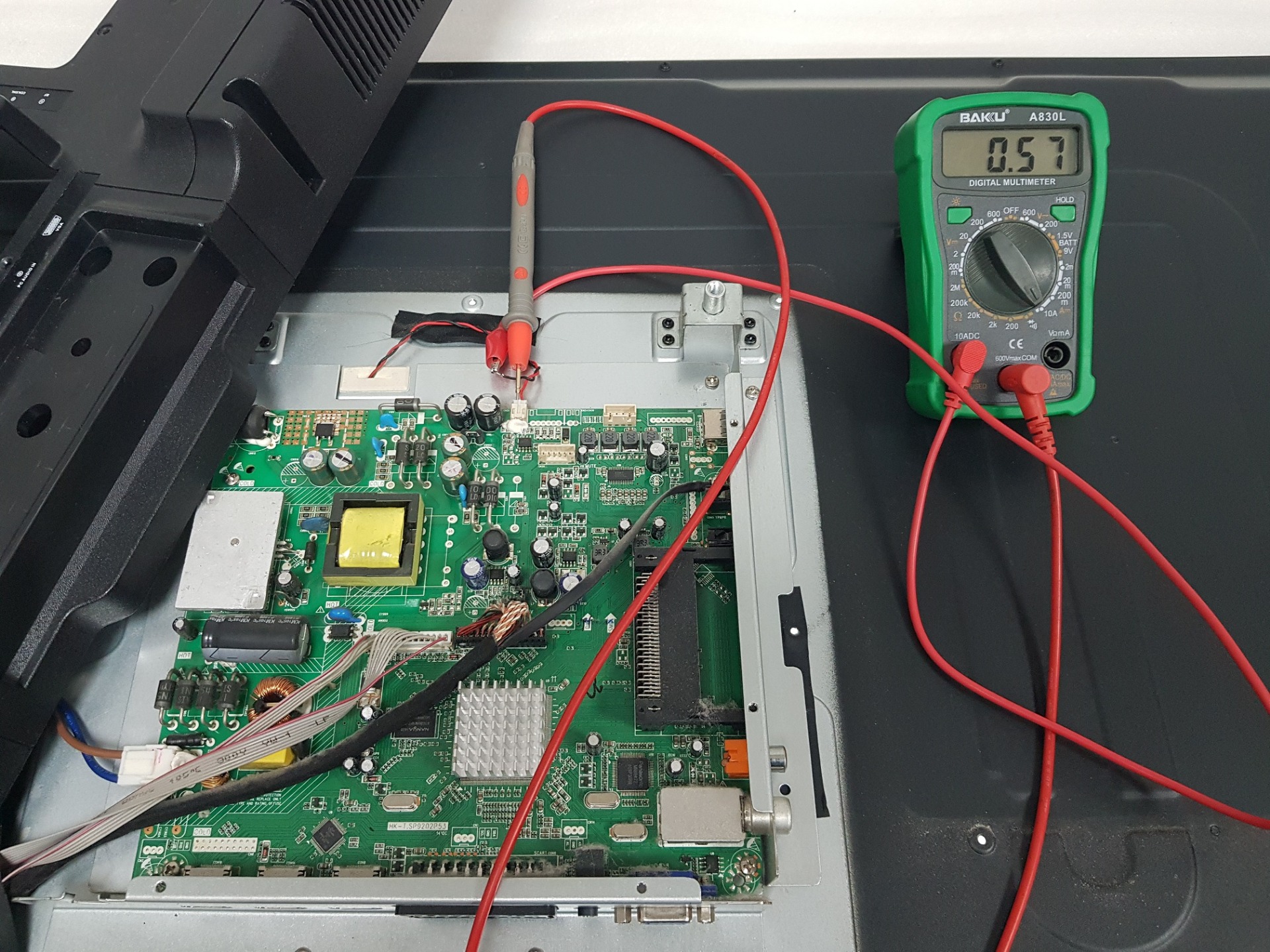

Перед доработкой платы ток подсветки составлял: 570 мА.

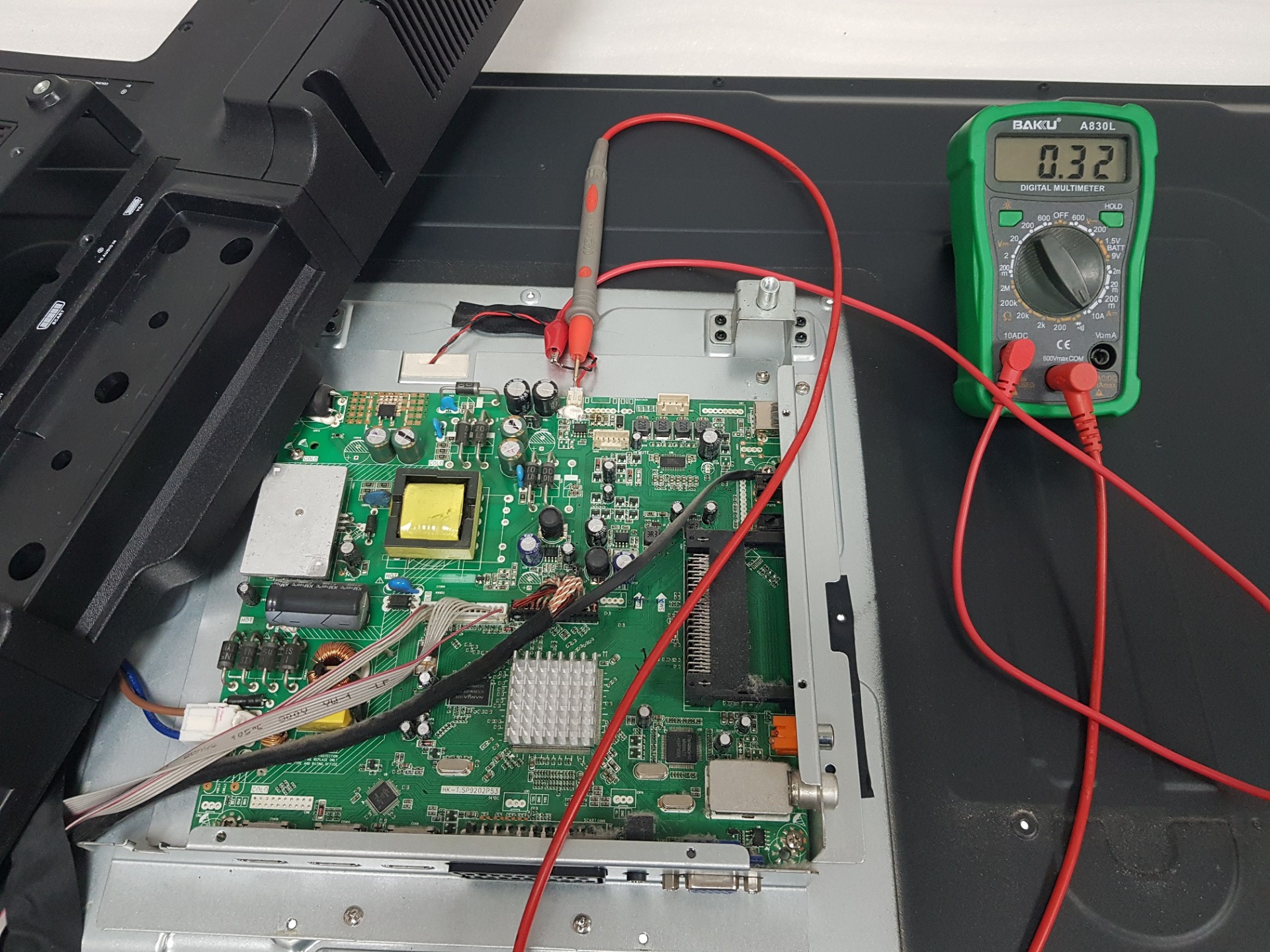

Для уменьшения тока работаем с резистором 1R20 удаляем, остальные не трогаем, как показано на фото ниже. После доработки сила тока уменьшилась до 320 мА. По яркости экрана запас хороший. Вся доработка и измерения на фото.

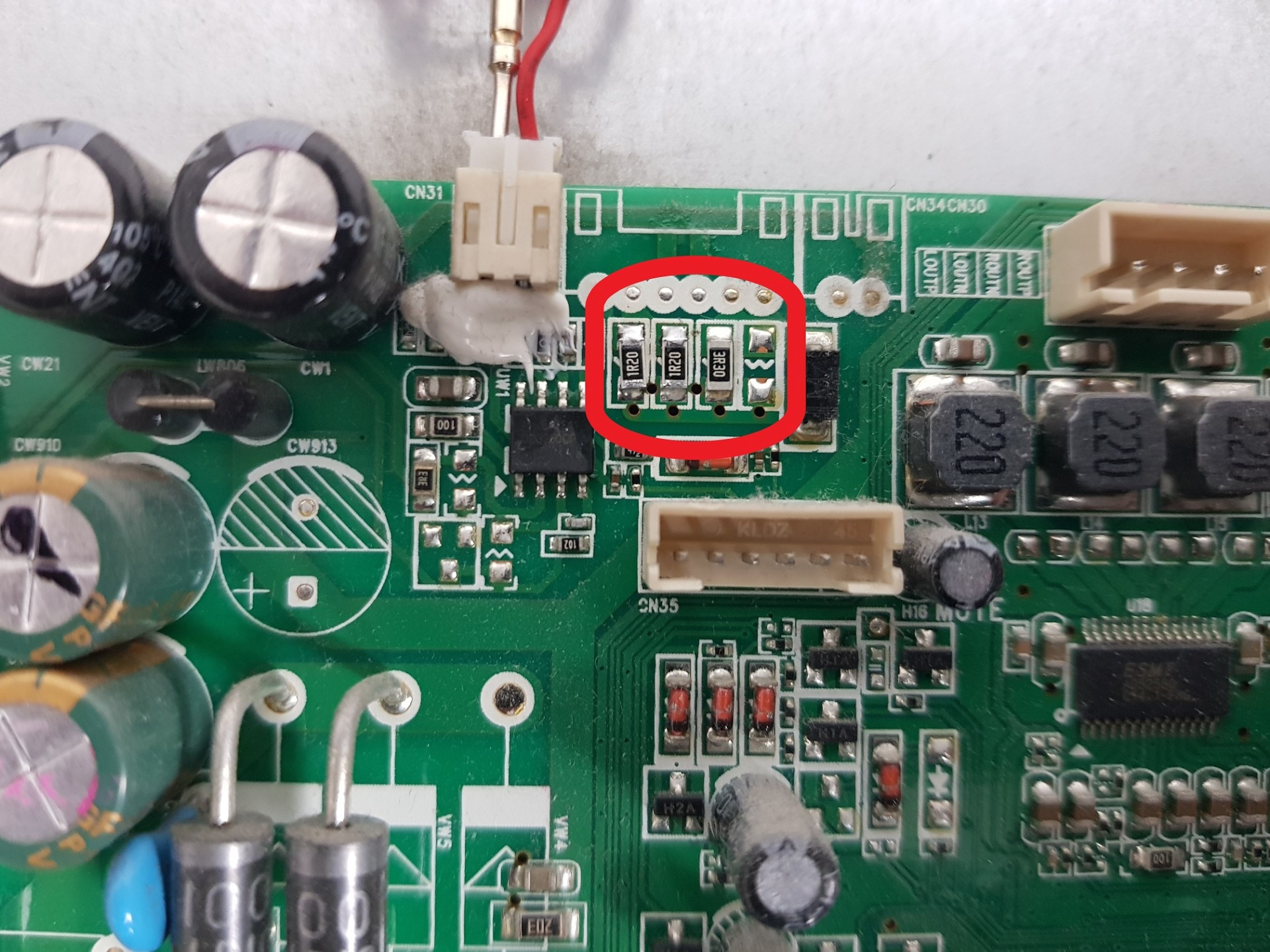

До доработки:

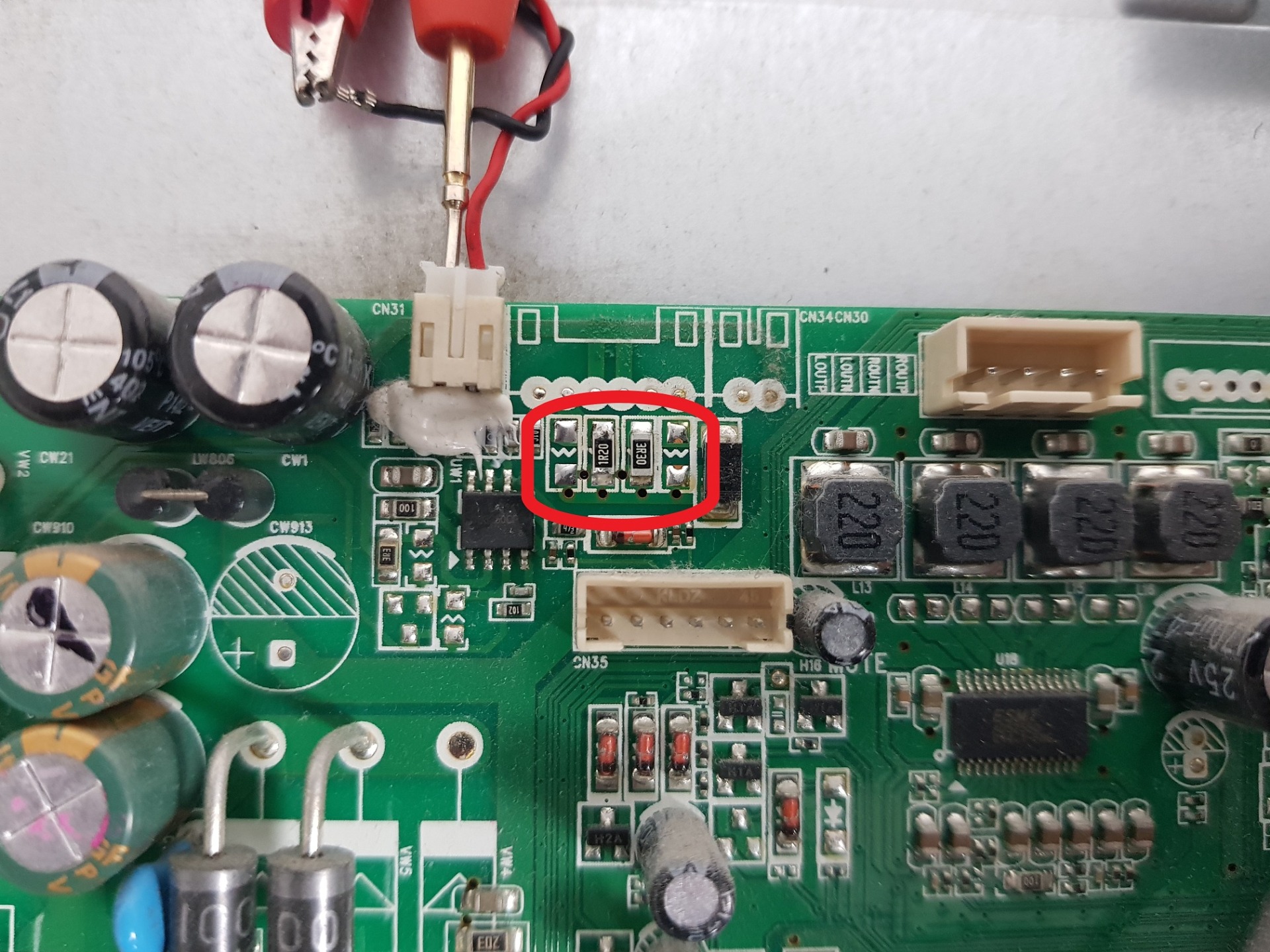

После дороботки:
