CV6681-B42 уменьшить ток подсветки

В этой статье вы узнаете как правильно выполнить доработку тока подсветки на плате CV6681-B42, на примере телевизора Hi VHIX-40F152MSY. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

• Main-плата: CV6681-B42

Замена подсветки для телевизоров с обязательной дороботкой:
Hi VHIX-40F152MSY

Доработка тока подсветки CV6681-B42:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

Перед доработкой платы ток подсветки составлял: 220 мА.

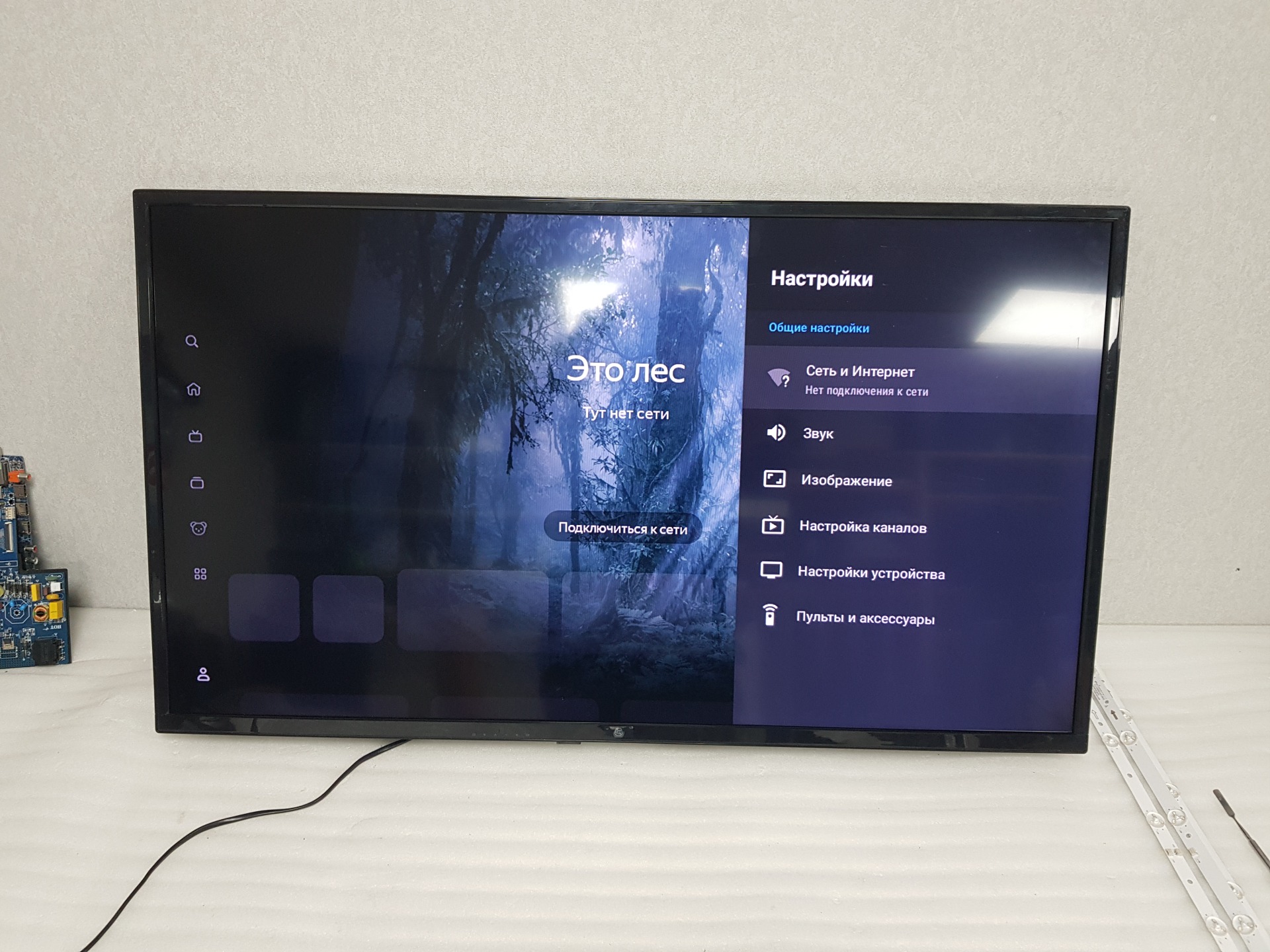

Для уменьшения тока работаем с резистором 2R00: резистор сдвигаем, остальные не трогаем, как показано на фото ниже. После доработки сила тока уменьшилась до 150 мА. По яркости экрана запас хороший. Вся доработка и измерения на фото.

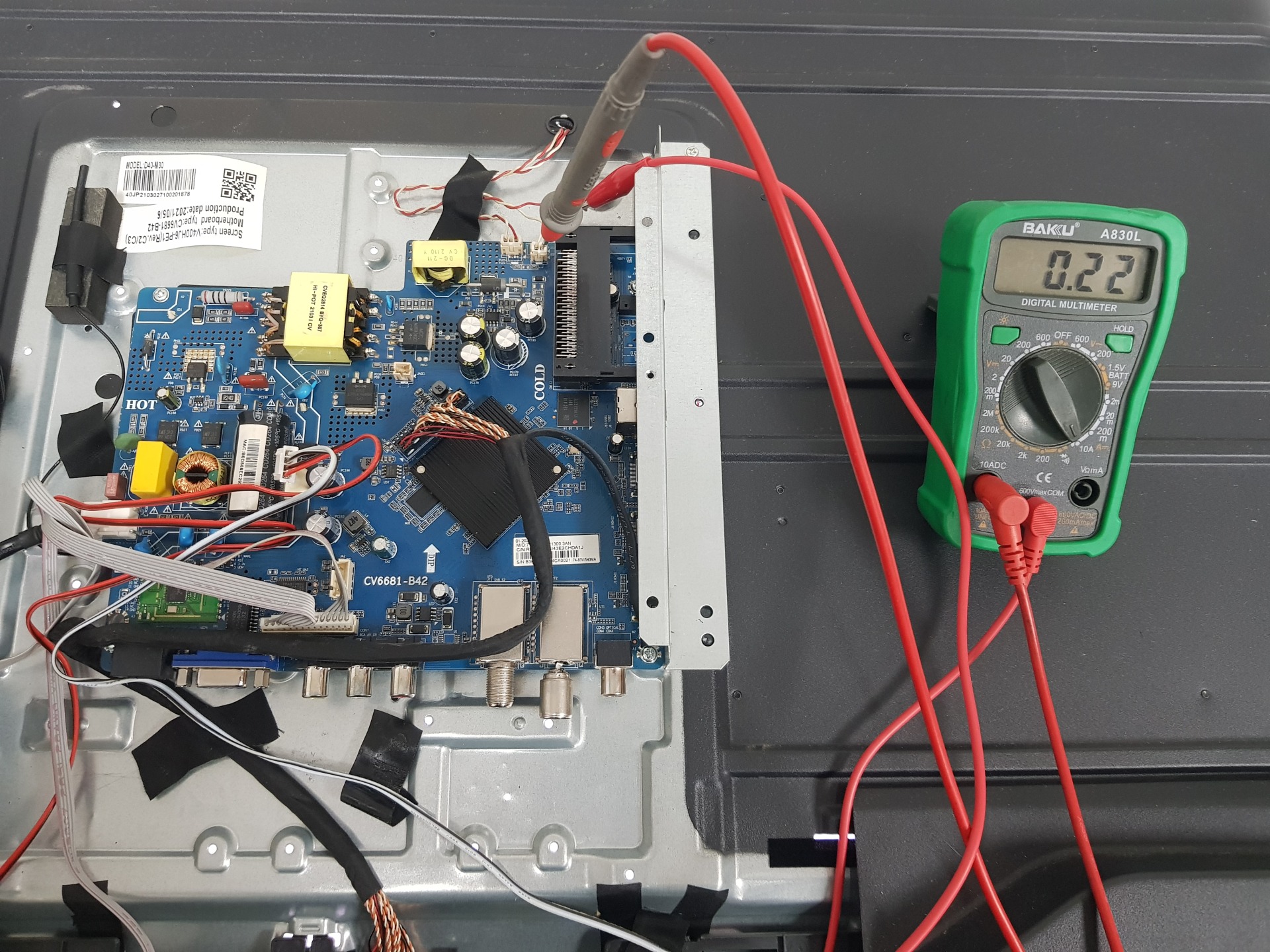

До доработки:

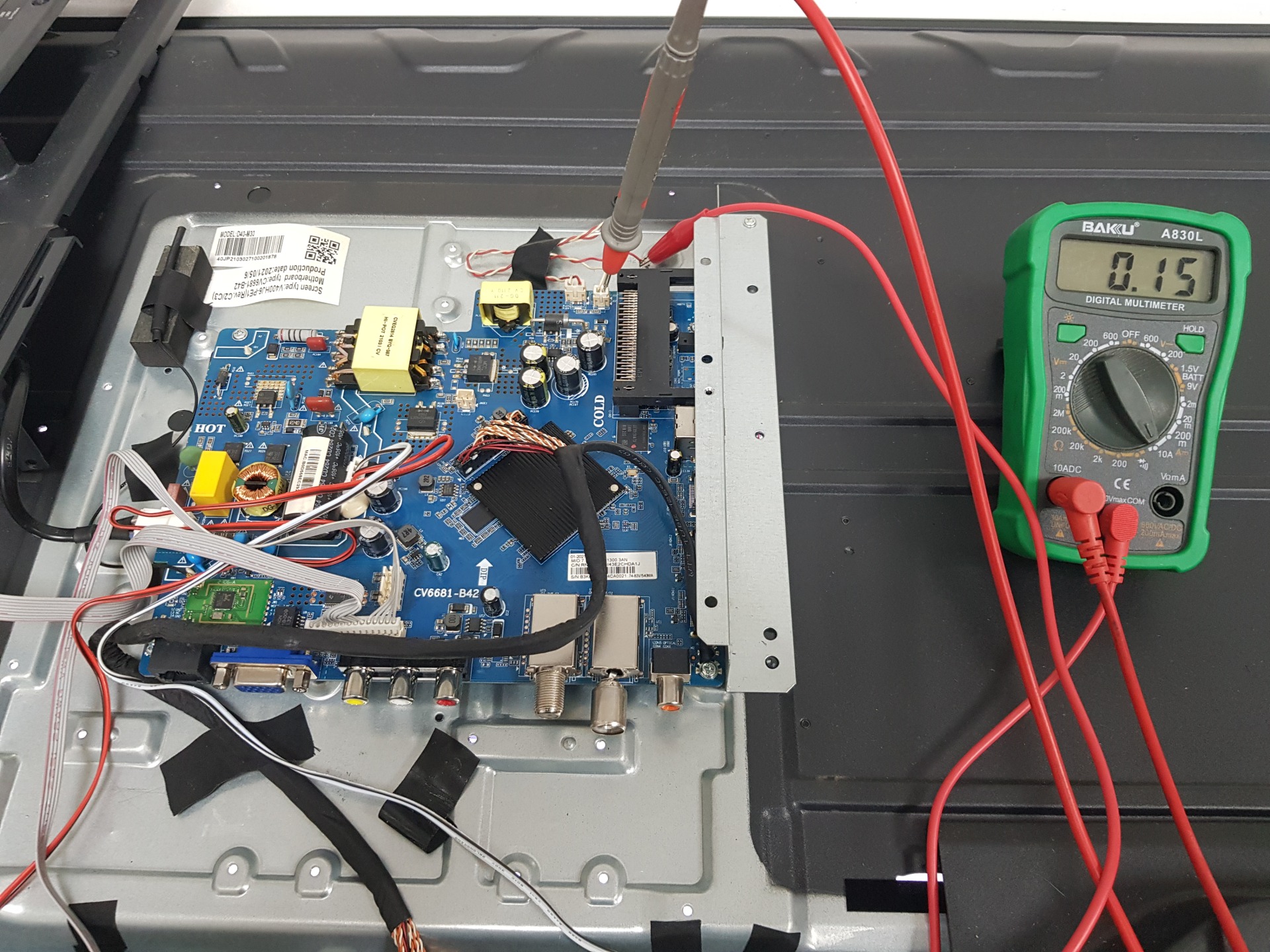

После дороботки:
